车规级二维可寻址VCSEL，如何从芯片设计走向稳定量产？

一颗二维可寻址VCSEL能够在实验室中实现稳定发光，并不意味着它已经具备车载应用能力。相较于消费电子芯片，车载光芯片不仅需要满足AEC-Q102等车规可靠性标准，还需要面对更宽的工作温度范围、更复杂的振动与电磁环境，以及贯穿整车生命周期的长期可靠性要求。因此，车规级二维可寻址VCSEL的研发与量产，本质上是一项贯穿芯片设计、外延生长、晶圆制造和工程验证的系统工程。

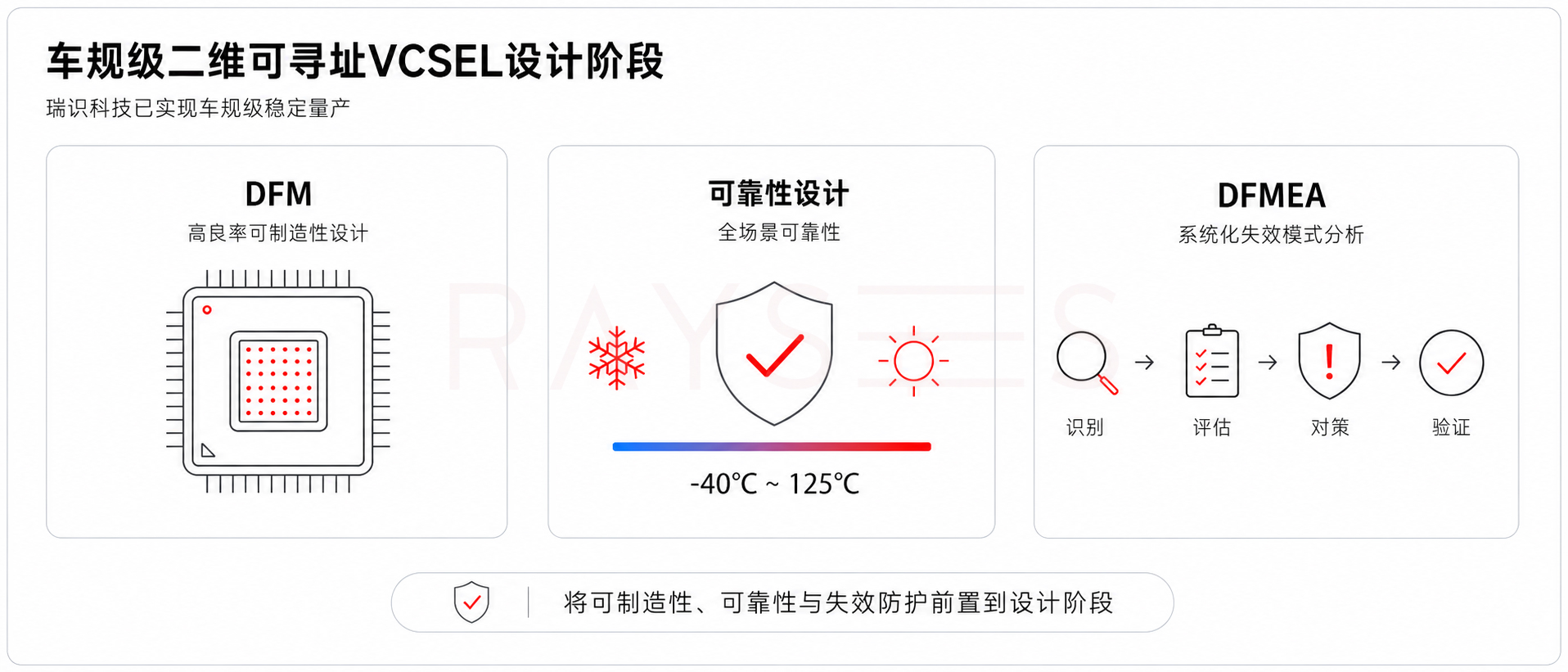

作为行业领先的VCSEL光芯片及光学解决方案提供商，瑞识科技已实现二维可寻址VCSEL 的车规级稳定量产，成为全球少数能提供该类产品的核心企业之一，并从产品定义阶段便将可制造性、可靠性和失效防护纳入二维可寻址VCSEL的底层设计。

在可制造性设计方面，瑞识科技将DFM理念贯穿芯片结构开发全过程，并结合实际产线能力持续优化关键工艺窗口。以二维可寻址VCSEL中的深槽隔离结构为例，沟槽深度、宽度和绝缘介质填充方式会直接影响相邻发光单元之间的电隔离效果，同时也会影响有效发光面积、热传导路径和晶圆制造良率。瑞识科技通过芯片设计与工艺平台的协同验证，在串扰抑制、光功率密度、芯片集成度和量产容差之间建立平衡，避免技术方案停留在“实验室可行”，推动其转化为可稳定复制的工程化产品。

车规级二维可寻址VCSEL还需要在设计阶段预留充分的性能裕量。芯片不能长期运行在电流密度、结温或材料承受能力的极限附近，而要在复杂温度环境和不同驱动模式下保持稳定工作。瑞识科技通过优化二维阵列布局、电极结构、电流路径和垂直散热通道，降低局部电流集中和热点形成的风险，减少温度变化引起的波长漂移、输出波动和像素一致性下降，使各发光单元在车载工况下保持稳定的光电特性。

与此同时，瑞识科技将系统化失效模式分析引入二维可寻址VCSEL的车规设计流程。通过DFMEA，对芯片可能面临的电学失效、热学退化、结构损伤及参数漂移进行系统识别，并针对不同风险开展设计加固和验证。

完成芯片设计后，车规级性能还需要依靠高度稳定的外延与制造工艺实现。VCSEL外延结构由多层化合物半导体材料构成，层厚、组分、掺杂和界面质量都会影响激射波长、阈值电流、光功率、电光转换效率和长期寿命。瑞识科技通过持续优化MOCVD外延生长工艺，提高晶圆内波长和材料特性的一致性，降低缺陷对器件性能和可靠性的影响，为二维可寻址VCSEL后续制程建立稳定基础。

在晶圆制造环节，光刻、刻蚀、氧化、介质沉积和金属化等每一道工艺，都可能影响二维阵列中不同像素的电学、热学和光学表现。关键尺寸或材料参数的微小偏差，可能被放大为像素间光功率差异、串扰变化或驱动一致性偏差。瑞识科技通过工艺窗口优化、关键参数监控和晶圆级一致性管理，提升整片晶圆以及不同生产批次之间的稳定性，使产品从“单颗性能达标”进一步走向“晶圆级、批次级持续一致”。

真正的车规级二维可寻址VCSEL，是芯片设计能力、外延工艺能力、晶圆制造能力与工程化量产体系共同作用的结果。瑞识科技通过将车规要求前置到产品定义和设计阶段，并打通芯片设计、外延生长、制造工艺和可靠性验证之间的协同链路，持续推动二维可寻址VCSEL从技术样品走向稳定量产。

面向车载激光雷达和下一代智能感知系统，瑞识科技正在以更高的一致性、更强的可靠性和可规模化交付能力，为产业提供车规级二维可寻址VCSEL芯片及高性能光源基础。
